Vous cherchez un schéma clair pour brancher un relais clignotant et remettre vos clignotants en service sans prise de tête ? En quelques étapes, vous pouvez comprendre le rôle du relais, identifier les bornes (49, 49a, 31…) et réaliser un câblage propre et sécurisé. Ce guide vous donne les bases essentielles et des exemples concrets pour éviter les erreurs les plus fréquentes, que vous soyez sur une voiture, une moto ou un camping-car.
Comprendre le rôle du relais clignotant et lire un schéma
Avant de sortir les outils, il est essentiel de savoir à quoi sert un relais clignotant et comment se lit son schéma électrique. En comprenant sa fonction dans le circuit, vous gagnerez du temps au montage et limiterez les pannes. Cette partie pose les bases : types de relais, symboles, bornes et logique générale du câblage.

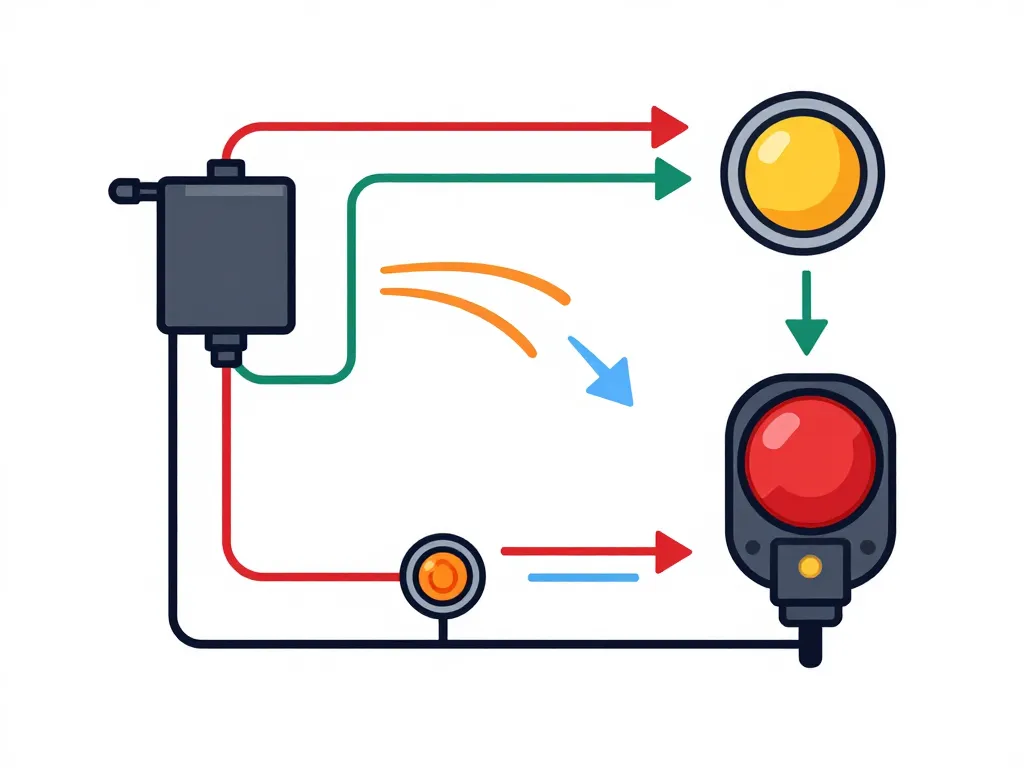

Comment fonctionne un relais clignotant dans un circuit de clignotants auto ou moto
Le relais clignotant agit comme un interrupteur automatique qui ouvre et ferme le circuit électrique à intervalles réguliers, généralement entre 60 et 120 fois par minute. Concrètement, lorsque vous actionnez le commodo de direction, le courant traverse le relais qui hache l’alimentation en créant ce clignotement caractéristique. Sur les modèles récents, le relais intègre souvent une détection de charge qui surveille le nombre d’ampoules : si l’une grille, le rythme s’accélère pour vous alerter.
Cette fonction paraît simple, mais elle conditionne la sécurité de vos signaux routiers. Sans relais fonctionnel, vos clignotants restent fixes ou ne s’allument plus du tout. Voilà pourquoi comprendre son rôle facilite le diagnostic et la remise en état.
Les différents types de relais clignotants et leurs impacts sur le schéma
On distingue principalement trois grandes familles de relais clignotants :
| Type de relais | Principe de fonctionnement | Impact sur le schéma |
|---|---|---|
| Mécanique (bilame) | Lame métallique qui se déforme avec la chaleur | Brochage simple (2 ou 3 bornes), sensible à la puissance des ampoules |
| Électronique classique | Composants électroniques (condensateur, transistor) | 3 ou 4 bornes, tolérance de charge plus large |
| Spécifique LED | Charge variable compensée par circuit intégré | Même brochage mais compatible très faible consommation |
Un relais mécanique prévu pour des ampoules de 21 W ne fonctionnera pas correctement avec des LED de 3 W : le courant insuffisant n’échauffera pas assez la bilame. À l’inverse, un relais LED s’adapte automatiquement à la charge. Vérifiez toujours les marquages de compatibilité avant de choisir votre modèle, surtout si vous avez modifié l’éclairage d’origine.
Décrypter les symboles et bornes 49, 49a, 31 sur un schéma
Les schémas électriques automobiles utilisent une normalisation internationale pour identifier chaque borne. Voici les trois repères essentiels sur un relais clignotant :
- Borne 49 : alimentation positive après contact (+12V ou +24V selon le véhicule)
- Borne 49a : sortie vers le commodo de clignotants, qui répartit ensuite le signal gauche/droite
- Borne 31 : masse (retour négatif vers la batterie)
Sur certains relais 4 broches, vous trouverez aussi la borne C ou L destinée au témoin lumineux au tableau de bord. Ce voyant clignote en synchronisation avec les lampes extérieures. En lisant le schéma, suivez ces numéros plutôt que les couleurs de fils, qui peuvent varier selon les constructeurs ou les modifications du faisceau. Un simple coup d’œil au schéma constructeur évite les inversions de fils et les courts-circuits qui endommageraient le relais ou le fusible.
Repérer le bon relais clignotant et préparer le câblage
Une fois le schéma compris, encore faut-il être sûr de travailler sur le bon relais et avec le bon matériel. Vous verrez comment identifier le relais clignotant, vérifier sa compatibilité (12V, LED, puissance), et préparer les outils nécessaires pour un montage propre. L’objectif est de sécuriser l’intervention avant de toucher au faisceau.
Où se trouve généralement le relais clignotant et comment le reconnaître
Le relais clignotant se loge souvent près de la boîte à fusibles, sous le tableau de bord côté conducteur sur une automobile, ou sous la selle et le réservoir sur une moto. Il ressemble à un petit boîtier noir ou argenté de forme cylindrique ou rectangulaire, parfois enfichable directement sur une platine. Sur les modèles récents, il peut être intégré dans le boîtier électronique centralisé (BSI, UCH).
Pour le reconnaître à coup sûr, cherchez un pictogramme de clignotant (deux flèches opposées) imprimé sur le relais ou sur son support. En cas de doute, la revue technique du véhicule (RTA) ou le manuel d’utilisateur donnent l’emplacement exact et le code pièce. Certains constructeurs numérotent les relais : notez le numéro avant de débrancher pour faciliter la remise en place.
Comment choisir un relais clignotant compatible avec LED et faisceau existant
Si vous passez en clignotants LED, un relais spécifique est indispensable. Les LED consomment jusqu’à dix fois moins qu’une ampoule halogène classique, ce qui trompe le relais mécanique : il clignote trop vite ou reste fixe. Vérifiez les points suivants avant d’acheter :
- Tension nominale : 12V pour les voitures et motos, 24V pour les poids lourds
- Nombre de broches : 2, 3 ou 4, selon votre faisceau d’origine
- Puissance admissible : exprimée en watts total (4 clignotants × puissance unitaire)
- Mention « LED » ou « variable load » : garantit une compensation automatique de charge
Un relais inadapté fonctionnera mal voire pas du tout, même si le schéma semble correct. Par exemple, un relais classique 12V 2×21W ne gérera pas 4 LED de 3W chacune. Privilégiez les modèles universels à charge variable si vous prévoyez d’autres modifications d’éclairage ultérieures.
Quels outils et précautions prévoir avant de suivre un schéma de câblage
Prévoyez un petit kit de base avant de commencer :
- Tournevis plat et cruciforme
- Pince à dénuder et pince coupante
- Multimètre pour tester tensions et continuités
- Cosses adaptées au diamètre des fils (1,5 ou 2,5 mm²)
- Gaine thermorétractable ou chatterton pour isoler les connexions
Coupez toujours l’alimentation en débranchant la borne négative de la batterie avant toute intervention. Sur une moto, retirez la clé de contact et patientez quelques secondes pour laisser les condensateurs se décharger. Une photo du faisceau d’origine avec votre téléphone aide aussi à revenir en arrière si vous avez un doute en cours de route. Enfin, notez l’ordre de démontage des connecteurs : certains possèdent un sens unique ou un système de verrouillage délicat.
Réaliser le branchement d’un relais clignotant à partir du schéma
Vous avez identifié le relais, lu le schéma et rassemblé le matériel : il est temps de brancher. Cette partie détaille, étape par étape, le câblage d’un relais 2, 3 ou 4 broches, en restant fidèle au schéma fourni par le constructeur. Vous verrez également comment tester votre montage sans abîmer le faisceau.
Comment brancher un relais clignotant 2 ou 3 broches en respectant le schéma
Sur un relais 2 broches, le câblage est simplifié : une borne reçoit le plus après contact (généralement +12V via un fusible), l’autre alimente le circuit des clignotants via le commodo. Le relais coupe et rétablit ce courant à intervalles réguliers. Aucune masse dédiée n’est nécessaire car le retour se fait par le châssis ou un fil commun.
Avec un relais 3 broches, la troisième borne est en général reliée à la masse (borne 31) ou à un témoin lumineux au tableau de bord. Le schéma type se présente ainsi :
- Borne 49 : raccordée au +12V après contact
- Borne 49a : vers le commodo qui répartit gauche/droite
- Borne 31 : masse (chassis ou fil noir direct batterie)
Suivez le marquage des bornes indiqué sur le relais ou le schéma constructeur, et ne vous fiez pas uniquement aux couleurs de fils qui peuvent avoir été modifiées lors d’une réparation antérieure. Utilisez le multimètre en mode continuité pour vérifier chaque correspondance avant de serrer les cosses.
Exemple de schéma de relais clignotant avec commande gauche et droite séparées
Le schéma classique montre une alimentation commune qui passe par le relais avant d’atteindre le commodo de clignotants. Ce dernier répartit ensuite le courant vers les clignotants gauche ou droite et, sur certains véhicules, vers un voyant au tableau de bord. Voici un exemple concret pour un système 12V à 4 clignotants :
| Élément | Borne départ | Borne arrivée | Couleur fil type |
|---|---|---|---|
| Batterie +12V après contact | Fusible 10A | Relais borne 49 | Rouge |
| Relais borne 49a | — | Commodo borne centrale | Gris ou blanc |
| Commodo borne G | — | Clignotants gauche AV + AR | Vert |
| Commodo borne D | — | Clignotants droite AV + AR | Marron |
| Relais borne 31 | — | Masse châssis | Noir |
Visualiser ce parcours aide à comprendre pourquoi un mauvais branchement peut n’affecter qu’un seul côté : si le fil vert est mal connecté, seuls les clignotants gauche restent éteints. Le relais, lui, continue de fonctionner normalement sur la sortie droite.
Comment tester le relais clignotant après câblage avec un simple multimètre
Avant de tout remonter, effectuez trois contrôles rapides :
- Tension d’entrée : mettez le contact sans démarrer, mesurez entre la borne 49 et la masse. Vous devez lire environ 12V (ou 24V sur poids lourd).
- Tension de sortie : actionnez le commodo gauche ou droite, mesurez entre la borne 49a et la masse. La tension doit apparaître par intermittence (clignotement).
- Fréquence de clignotement : comptez les impulsions sur 10 secondes. Un rythme normal se situe entre 60 et 120 clignotements par minute, soit 1 à 2 par seconde.
Vous pouvez aussi écouter le clic caractéristique d’un relais mécanique ou vérifier l’allumage effectif des lampes. Si rien ne se passe, revenez au schéma et vérifiez une à une les correspondances de bornes. Un fil inversé entre 49 et 49a peut empêcher le relais de s’auto-alimenter et donc de clignoter.
Résoudre les pannes fréquentes liées au relais clignotant et au schéma
Même en suivant un schéma, des dysfonctionnements peuvent apparaître : clignotants trop rapides, qui restent fixes ou qui ne s’allument plus. Cette dernière partie vous aide à diagnostiquer ces pannes et à vérifier si le problème vient vraiment du relais ou d’un autre élément. Vous y trouverez des repères simples pour corriger le tir sans tout démonter.
Pourquoi les clignotants restent fixes ou s’affolent après changement de relais
Un clignotement trop rapide (hyperclignotement) survient généralement quand la charge totale est inférieure à celle prévue par le relais. Typiquement, vous avez installé des LED sans relais compatible, ou une ampoule est grillée. Le relais détecte une résistance anormale et accélère le rythme pour signaler l’anomalie. À l’inverse, un clignotement fixe indique que le relais ne parvient pas à interrompre le circuit : charge trop faible, relais mécanique usé ou condensateur défaillant sur un modèle électronique.
Pour corriger, vérifiez d’abord que toutes les ampoules fonctionnent et que leur puissance cumulée correspond aux spécifications du relais. Si vous avez remplacé des halogènes 21W par des LED 3W, installez un relais « spécial LED » ou ajoutez des résistances de charge (50W 6Ω par exemple) en parallèle sur chaque circuit gauche et droit. Ces résistances simulent la consommation d’une ampoule classique et rétablissent un rythme normal.
Que contrôler sur le schéma si un seul côté de clignotants ne réagit plus
Lorsque seul le côté gauche ou droit ne fonctionne plus, le relais n’est pas toujours en cause. Le schéma montre clairement le rôle du commodo, des connexions intermédiaires et des masses. Suivez le parcours du courant sur le plan, puis vérifiez continuité et connexions sur le faisceau réel, côté en panne :
- Testez la sortie du commodo (borne G ou D) : présence de tension quand vous actionnez la commande ?
- Vérifiez les connecteurs de chaque clignotant : oxydation, fil sectionné, cosse desserrée
- Contrôlez la masse commune aux clignotants : un point de masse défaillant coupe tout un côté
Un exemple classique : sur une moto, le connecteur arrière passe sous la selle et subit l’humidité. Un fil vert (gauche) corrodé interrompt le circuit alors que le relais et le commodo fonctionnent parfaitement. Un nettoyage au contact cleaner et un serrage des cosses suffisent à rétablir le clignotement.
Comment distinguer un relais clignotant défectueux d’un problème de faisceau
Un relais hors service se traduit souvent par une absence totale de clignotement sur les deux côtés, malgré un branchement correct. Pour le confirmer, alimentez directement la borne 49 avec un fil test depuis la batterie et shuntez brièvement la borne 49a vers une ampoule. Si l’ampoule reste allumée en continu sans clignoter, le relais ne hache plus le courant : il est défectueux.
À l’inverse, si vous mesurez des tensions incohérentes (12V en entrée, 0V en sortie alors que le relais clique), suspectez un fil coupé, oxydé ou mal connecté dans le faisceau. Procédez par élimination :
- Vérifiez la continuité entre le relais et le commodo
- Testez chaque lampe individuellement hors circuit
- Inspectez les masses : un mauvais contact de châssis coupe le retour
Sur les véhicules anciens, les cosses Faston se desserrent avec les vibrations. Un simple réenclenchement restaure parfois le circuit sans changer aucune pièce. Gardez toujours en tête que le schéma de câblage reste votre meilleur allié : il vous montre exactement où chercher et dans quel ordre.
En maîtrisant la lecture du schéma et les bases du branchement, vous gagnez en autonomie et en sécurité. Que vous interveniez sur une Peugeot 206, une Honda CB ou un camping-car Fiat Ducato, la logique reste identique : repérer les bornes normalisées, respecter les correspondances et tester méthodiquement. Avec un relais adapté et un câblage soigné, vos clignotants retrouveront un rythme parfait et conforme aux normes de sécurité routière.
