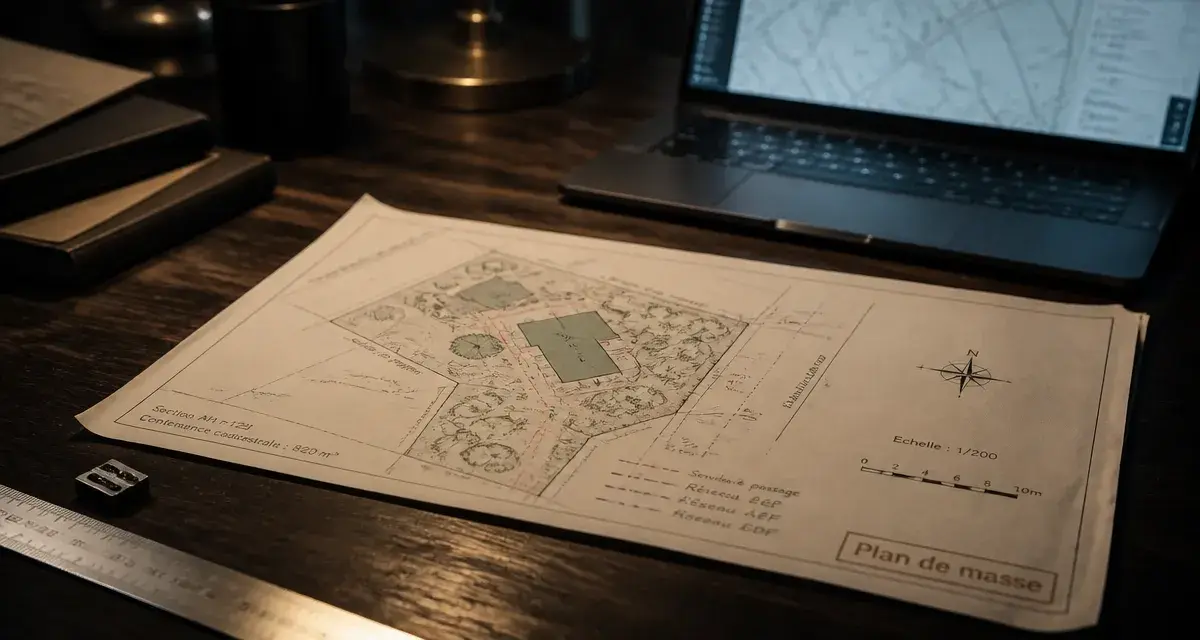

Plan de masse : 3 cotes indispensables et 1 erreur fatale à éviter pour votre permis

Le plan de masse est la pièce maîtresse de tout dossier d’urbanisme. Qu’il s’agisse d’une déclaration préalable de travaux ou d’un permis de construire, ce document offre une vue aérienne précise de votre terrain. Il permet à l’administration de vérifier la conformité de votre projet avec les règles locales. Un dossier incomplet ou une erreur d’échelle peut entraîner des mois de retard dans votre chantier. Comprendre ses spécificités est le premier pas vers la réussite de votre projet immobilier.

À quoi sert réellement le plan de masse dans un dossier d’urbanisme ?

Désigné sous les codes PCMI2 pour une maison individuelle ou DP2 pour une déclaration préalable, le plan de masse est une représentation graphique du terrain vu du ciel. Il montre l’état actuel de la parcelle et l’impact futur des nouvelles constructions.

Une vue d’ensemble pour l’administration

Pour les services instructeurs de la mairie, ce document permet de visualiser l’insertion du projet dans son environnement. Il vérifie si les distances de recul par rapport à la voirie et aux limites séparatives sont respectées. C’est sur ce plan que l’on observe la gestion des eaux pluviales et l’emprise au sol globale, des éléments nécessaires pour valider le respect du Plan Local d’Urbanisme (PLU).

La distinction entre l’existant et le projeté

L’administration exige souvent deux versions : un plan de l’état actuel avant travaux et un plan de l’état futur après travaux. Cette dualité permet de mesurer l’évolution de la surface bâtie et de s’assurer que les espaces verts ou les zones non constructibles sont préservés conformément à la réglementation.

Les éléments obligatoires pour un plan de masse conforme

Pour être recevable, un plan de masse doit être d’une précision rigoureuse. L’administration exige des données chiffrées et des repères géographiques clairs.

Les limites du terrain doivent correspondre aux relevés cadastraux ou, idéalement, à un plan de bornage effectué par un géomètre-expert. Chaque bâtiment doit être représenté avec ses dimensions exactes, longueur, largeur et hauteur au faîtage. L’orientation, via une flèche indiquant le Nord, est impérative pour situer le terrain. Le plan doit mentionner les accès sur la parcelle et le raccordement aux réseaux publics comme l’eau, l’électricité ou l’assainissement. Enfin, n’oubliez pas de représenter les arbres à conserver ou à abattre, ainsi que les clôtures et les terrasses.

Le choix de l’échelle détermine la lisibilité de l’ensemble. Une échelle au 1/200e ou 1/500e est idéale pour les terrains standards. Pour les parcelles vastes, un plan de situation plus large peut être complété par un zoom sur la zone de construction. Cette approche évite de noyer les détails techniques dans une immensité de vide, facilitant ainsi le travail de l’instructeur. Cette clarté évite souvent les demandes de pièces complémentaires qui bloquent l’instruction pendant des semaines.

Comment réaliser soi-même son plan de masse ?

Si faire appel à un architecte est obligatoire au-delà de 150 m² de surface de plancher, il est possible de réaliser soi-même son plan de masse pour des projets modestes comme un carport, une piscine ou une petite extension.

Récupérer les données de base

La première étape consiste à obtenir un extrait de plan cadastral sur le site cadastre.gouv.fr. Attention, le plan cadastral est un document fiscal et non un plan de géomètre. Il comporte parfois des imprécisions. Pour un projet en limite de propriété, le recours à un bornage est conseillé pour éviter tout litige avec le voisinage.

Utiliser les bons outils de dessin

Oubliez la règle et le crayon. Des logiciels de CAO gratuits ou des plateformes en ligne spécialisées permettent de générer des plans propres et à l’échelle. Assurez-vous que le rendu final est exportable en format PDF et respecte les normes de présentation attendues par les services d’urbanisme.

Élément	Importance	Conseil pratique
Échelle	Critique	Utilisez le 1/200e pour plus de clarté.
Cotes NGF	Élevée	Indiquez l’altitude du terrain si celui-ci est en pente.
Légende	Moyenne	Différenciez l’existant du projeté par des couleurs ou hachures.

Les erreurs fréquentes qui mènent au refus du permis

Un plan de masse rejeté entraîne une perte de temps. En identifiant les pièges, vous maximisez vos chances d’obtenir une réponse positive dès le premier dépôt.

L’oubli des réseaux et des servitudes

Beaucoup de pétitionnaires oublient de mentionner les servitudes de passage ou les réseaux souterrains. Si une canalisation publique traverse votre terrain, vous ne pourrez probablement pas construire au-dessus. Les raccordements aux réseaux doivent être tracés depuis la limite de propriété jusqu’au bâtiment projeté. L’omission de ces tracés est une cause fréquente de demande de pièces complémentaires.

Le manque de précision sur les clôtures et la végétation

Le PLU impose des règles strictes sur la hauteur des clôtures ou le type d’essences végétales autorisées. Si votre plan de masse ne précise pas la nature des clôtures prévues ou ignore la suppression d’un arbre protégé, le dossier sera bloqué. Soyez exhaustif : chaque détail visuel prouve que vous avez pris connaissance des contraintes locales.

L’erreur de calcul de l’emprise au sol

L’emprise au sol est la projection verticale du volume de la construction, débords de toiture inclus. Une erreur de quelques centimètres peut vous faire dépasser le seuil autorisé par le coefficient d’occupation des sols. Vérifiez vos calculs avant de figer votre plan de masse définitif.

Faut-il passer par un professionnel pour son plan de masse ?

La question du coût se pose souvent. Si la réalisation personnelle est gratuite, elle comporte des risques administratifs. Faire appel à un professionnel, architecte, maître d’œuvre ou bureau d’études, garantit la conformité technique du document.

Un expert saura dessiner le plan aux normes et vous conseiller sur l’optimisation de l’implantation pour respecter le PLU tout en valorisant votre terrain. Pour des projets complexes, comme une construction sur un terrain en forte pente ou dans une zone soumise aux Bâtiments de France, l’œil d’un professionnel est nécessaire pour naviguer entre les contraintes architecturales et les exigences administratives.
